Slangkoppeling
Om een aircoslang te koppelen aan de compressor, condensor of de droger zijn er slangkoppelingen. De slangkoppelingen die wij verkopen zijn geschikt voor transport, dus te monteren in de auto, vrachtauto, truck, trailer of aanhanger koeling. Deze zijn er in verschillende vormen en maten. Om de juiste te selecteren vind u aan de linker kant verschillende filters. Meer info over deze filter vind u onderaan deze pagina en kunt u naar toe navigeren met onderstaande linkjes:
T-stuk waterafvoer 16/20mm (2)
| Art. nr. | AC-20290609 |
| Standaard prijs | € 12,75 Excl. BTW |
| Online prijs | € 12,37 Excl. BTW € 14,96 Incl. BTW |
| Voorraad | 2 stuk(s) |
Koppeling Krimp Flare Recht G10 (59)
| Art. nr. | AC-24910A410+ |
| Standaard prijs | € 6,26 Excl. BTW |
| Online prijs | € 6,07 Excl. BTW € 7,35 Incl. BTW |
| Voorraad | 1 stuk(s) |
Adapter/Koppeling 1/4 Flare naar R134A H.D. 90° per 5 stuks
| Art. nr. | AC-40460354 (X5) |
| Standaard prijs | € 36,17 Excl. BTW |
| Online prijs | € 35,08 Excl. BTW € 42,45 Incl. BTW |
| Voorraad | 4 stuk(s) |
Adapter/Koppeling 1/4 Flare naar R134A L.D. 90° per 5 stuks
| Art. nr. | AC-40460355 (X5) |
| Standaard prijs | € 36,17 Excl. BTW |
| Online prijs | € 35,08 Excl. BTW € 42,45 Incl. BTW |
| Voorraad | 4 stuk(s) |
Koppeling/Adapter PAD R134 Denso Naar O-Ring Set
| Art. nr. | AC-40460565 |
| Standaard prijs | € 33,63 Excl. BTW |
| Online prijs | € 32,62 Excl. BTW € 39,47 Incl. BTW |
| Voorraad | 12 stuk(s) |
Schroefkoppeling 1/4 FL. (55)
| Art. nr. | AC-5824000R+ |
| Standaard prijs | € 6,40 Excl. BTW |
| Online prijs | € 6,21 Excl. BTW € 7,51 Incl. BTW |
| Voorraad | 5 stuk(s) |
Koppeling M.Krimp Flare (55)
| Art. nr. | AC-600032NF+ |
| Standaard prijs | € 2,40 Excl. BTW |
| Online prijs | € 2,33 Excl. BTW € 2,82 Incl. BTW |
| Voorraad | 1 stuk(s) |
Koppeling Krimp Flare (54)
| Art. nr. | AC-600033NF+ |
| Standaard prijs | € 2,40 Excl. BTW |
| Online prijs | € 2,33 Excl. BTW € 2,82 Incl. BTW |
| Voorraad | 1 stuk(s) |

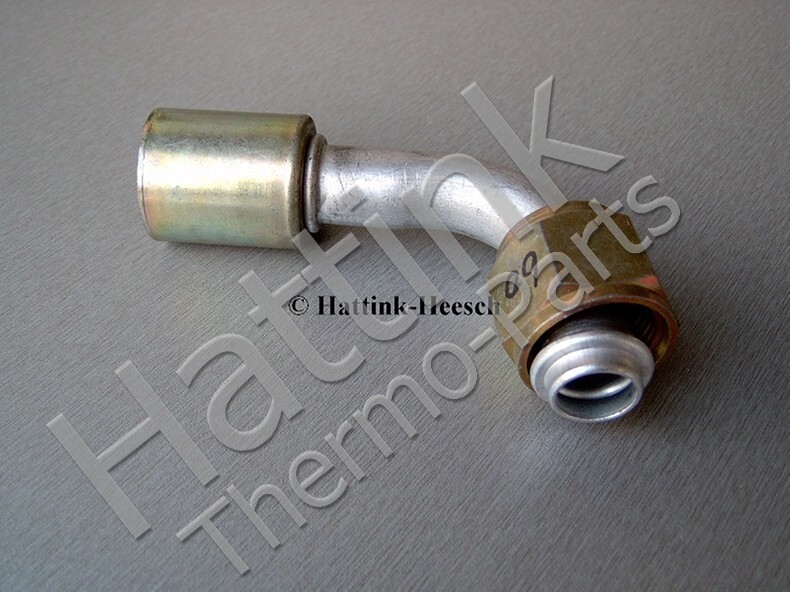

Koppel Krimp 0-ring 1"1/16 45° G12 (54)
| Art. nr. | AC-600114+ |
| Standaard prijs | € 3,20 Excl. BTW |
| Online prijs | € 3,10 Excl. BTW € 3,76 Incl. BTW |
| Voorraad | 2 stuk(s) |
Koppeling Krimp O-ring 180 G (54)
| Art. nr. | AC-600502+ |
| Standaard prijs | € 10,48 Excl. BTW |
| Online prijs | € 10,17 Excl. BTW € 12,30 Incl. BTW |
| Voorraad | 1 stuk(s) |
Koppeling Krimp O-ring 180 G12 (54)
| Art. nr. | AC-600504+ |
| Standaard prijs | € 11,30 Excl. BTW |
| Online prijs | € 10,96 Excl. BTW € 13,26 Incl. BTW |
| Voorraad | 1 stuk(s) |
Koppeling Krimp 90° (54)
| Art. nr. | AC-602100+ |
| Standaard prijs | € 5,94 Excl. BTW |
| Online prijs | € 5,76 Excl. BTW € 6,97 Incl. BTW |
| Voorraad | 1 stuk(s) |
Uitleg slang merken
Er zijn verschillende merken slangen verkrijgbaar. Door de hoge drukken moeten deze perfect passen op de slangkoppelingen. De Frigoclic koppelingen zijn ontwikkeld voor Arktik NK (Refrimaster) en Frigostar slangen.
Uitleg slangkoppeling type
De afdichting van de slangkoppelingen aan de schroefzijde zijn in 3 categorie te in delen:
Uitleg slang koppeling maat

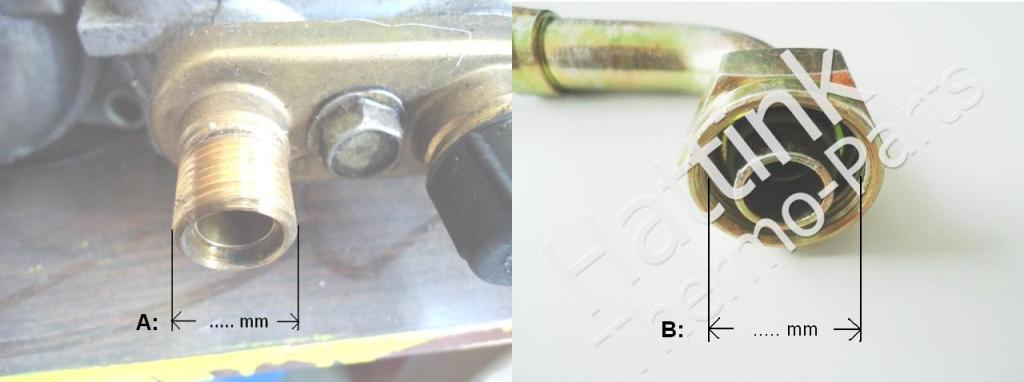

De grote van de slangkoppeling aan de schroefzijde is te meten bij de component waar de slangkoppeling opgeschroefd wordt (a) of aan de slangkoppeling kant (b). De maten worden uiteindelijk uitgedrukt in Engelse maten:
| Koppeling maat | Spoed | A (mm) | B (mm) | C Flare pijp* | D Leidingmaat |
| 9/16 | 18UNF | 14,4 | 12,9 | ||
| 5/8 | 18UNF | 15,9 | 14,5 | 3/8 | 9,6mm | |
| 11/16 | 16UN | 17,5 | 15,9 | ||
| 3/4 | 16UNF | 19,1 | 17,5 | 1/2 | 12,9mm | |
| 3/4 | 18UNS | 19,1 | 17,7 | ||
| 13/16 | 16UN | 20,6 | 19 | ||
| 7/8 | 14UNF | 22,2 | 20,4 | 5/8 | 15,9mm | |
| 7/8 | 18UNS | 22,2 | 20,8 | ||
| 1 | 14UNF | 25,4 | 23,3 | 9/16 | 14,4mm | |
| 1 1/16 | 14UN | 27 | 25,4 | 11/16 | 17,6mm | |
| 1 3/16 | 12UN | 30,2 | 28,6 |
*In de volksmond wordt bij gebruik van flare de pijp dikte benoemt in plaatse van de koppeling maat.
Uitleg hoek
Uitleg slangmaat
De koppeling is afhankelijk van de binnenmaat van de slang. Frigoclic heeft daar een vaste maatvoering voor en die zijn te gebruiken op Artktik NK (Refri-Master) en Frigomaster. Deze slangen hebben wel een andere buitenmaat, dus hier zijn andere slangklemmen voor nodig. De binnenmaat van de slang zal ook altijd op de slang staan op meerdere plekken (hopelijk is deze nog te lezen)
| G-maat | Engelse maat | Binnenmaat | Buitenmaat Arktik NK |
| G6 | 5/16 | 8mm | 12,7mm |
| G8 | 13/32 | 10,5mm | 16mm |
| G10 | 1/2 | 13mm | 18,1mm |
| G12 | 5/8 | 16mm | 21,7mm |
