Slangkoppeling

Om een aircoslang te koppelen aan de compressor, condensor of de droger zijn er slangkoppelingen. De slangkoppelingen die wij verkopen zijn geschikt voor transport, dus te monteren in de auto, vrachtauto, truck, trailer of aanhanger koeling. Deze zijn er in verschillende vormen en maten. Om de juiste te selecteren vind u aan de linker kant verschillende filters. Meer info over deze filter vind u onderaan deze pagina en kunt u naar toe navigeren met onderstaande linkjes:

Uitleg slang merken

Uitleg slangkoppeling type

Uitleg slang koppeling maat

Uitleg hoek

Uitleg slangmaat



Slang ArticNK of Refri-Master 1/2" Ø13mm/18,1mm G10 P.M.

Art. nr. AC-60641093NK
Standaard prijs € 20,06 Excl. BTW
Online prijs € 19,46 Excl. BTW € 23,54 Incl. BTW
Voorraad 35 stuk(s)
Toegevoegd aan winkelmand

Slang ArticNK of Refri-Master 5/8" Ø 16mm-21,7mm G12 P.M.

Art. nr. AC-60641094
Standaard prijs € 27,03 Excl. BTW
Online prijs € 26,22 Excl. BTW € 31,73 Incl. BTW
Voorraad 21 stuk(s)
Toegevoegd aan winkelmand

Koppeling 5/8"18UNF-2B Krimp (79)

Art. nr. AC-60643003
Standaard prijs € 10,53 Excl. BTW
Online prijs € 10,21 Excl. BTW € 12,36 Incl. BTW
Voorraad 4 stuk(s)
Toegevoegd aan winkelmand

Koppeling 45° 5/8"18UNF-2BOR Krimp (79)

Art. nr. AC-60643015
Standaard prijs € 10,40 Excl. BTW
Online prijs € 10,09 Excl. BTW € 12,21 Incl. BTW
Voorraad 2 stuk(s)
Toegevoegd aan winkelmand

Koppeling/o-ring 5/16" G6

Art. nr. AC-6064306361
Standaard prijs € 5,36 Excl. BTW
Online prijs € 5,20 Excl. BTW € 6,29 Incl. BTW
Voorraad 4 stuk(s)
Toegevoegd aan winkelmand

Koppeling 0-ring 5/8"no 6 (9)

Art. nr. AC-6064306363
Standaard prijs € 5,13 Excl. BTW
Online prijs € 4,98 Excl. BTW € 6,02 Incl. BTW
Voorraad 2 stuk(s)
Toegevoegd aan winkelmand

Koppeling/0-ring no.6

Art. nr. AC-6064306365
Standaard prijs € 4,50 Excl. BTW
Online prijs € 4,37 Excl. BTW € 5,28 Incl. BTW
Voorraad 1 stuk(s)
Toegevoegd aan winkelmand

Koppeling M.Krimp 5/8"18UNF-2B S5/16" G6 (59)

Art. nr. AC-6064309241+
Standaard prijs € 3,44 Excl. BTW
Online prijs € 3,34 Excl. BTW € 4,04 Incl. BTW
Voorraad 1 stuk(s)
Toegevoegd aan winkelmand

Koppeling Krimp (9)

Art. nr. AC-6064309253+
Standaard prijs € 3,90 Excl. BTW
Online prijs € 3,78 Excl. BTW € 4,58 Incl. BTW
Voorraad 1 stuk(s)
Toegevoegd aan winkelmand

Pershuls 13/32" G6

Art. nr. AC-6064309261
Standaard prijs € 0,68 Excl. BTW
Online prijs € 0,66 Excl. BTW € 0,80 Incl. BTW
Voorraad 1 stuk(s)
Toegevoegd aan winkelmand

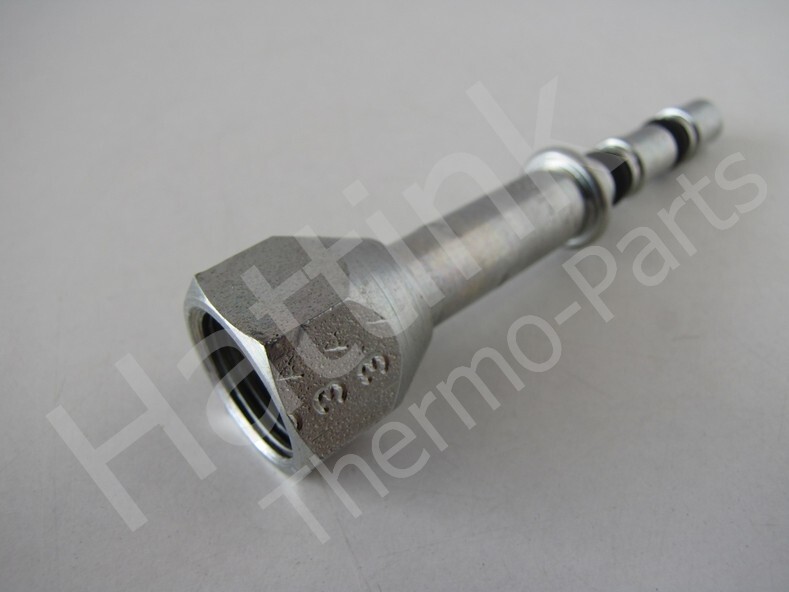

Koppeling Frigoclic Flare 5/16" 180° (5/8" 18UNF-2B) G6

Art. nr. AC-60643201
Standaard prijs € 9,84 Excl. BTW
Online prijs € 9,54 Excl. BTW € 11,55 Incl. BTW
Voorraad 2 stuk(s)
Toegevoegd aan winkelmand

Koppeling Frigoclic Flare 5/8"45° G6

Art. nr. AC-60643202
Standaard prijs € 8,23 Excl. BTW
Online prijs € 7,98 Excl. BTW € 9,66 Incl. BTW
Voorraad 4 stuk(s)
Toegevoegd aan winkelmand

Uitleg slang merken

Er zijn verschillende merken slangen verkrijgbaar. Door de hoge drukken moeten deze perfect passen op de slangkoppelingen. De Frigoclic koppelingen zijn ontwikkeld voor Arktik NK (Refrimaster) en Frigostar slangen.

Uitleg slangkoppeling type

De afdichting van de slangkoppelingen aan de schroefzijde zijn in 3 categorie te in delen:



Uitleg slang koppeling maat

De grote van de slangkoppeling aan de schroefzijde is te meten bij de component waar de slangkoppeling opgeschroefd wordt (a) of aan de slangkoppeling kant (b). De maten worden uiteindelijk uitgedrukt in Engelse maten:

Koppeling maat Spoed A (mm) B (mm) C Flare pijp*  D Leidingmaat
9/16 18UNF 14,4 12,9
5/8 18UNF 15,9 14,5 3/8 | 9,6mm
11/16 16UN 17,5 15,9
3/4 16UNF 19,1 17,5 1/2 | 12,9mm
3/4 18UNS 19,1 17,7
13/16 16UN 20,6 19
7/8 14UNF 22,2 20,4 5/8 | 15,9mm
7/8 18UNS 22,2 20,8
1 14UNF 25,4 23,3   9/16 | 14,4mm
1 1/16 14UN 27 25,4   11/16 | 17,6mm
1 3/16 12UN 30,2 28,6

*In de volksmond wordt bij gebruik van flare de pijp dikte benoemt in plaatse van de koppeling maat.

Uitleg hoek

Uitleg slangmaat

De koppeling is afhankelijk van de binnenmaat van de slang. Frigoclic heeft daar een vaste maatvoering voor en die zijn te gebruiken op Artktik NK (Refri-Master) en Frigomaster. Deze slangen hebben wel een andere buitenmaat, dus hier zijn andere slangklemmen voor nodig. De binnenmaat van de slang zal ook altijd op de slang staan op meerdere plekken (hopelijk is deze nog te lezen)

G-maat Engelse maat Binnenmaat Buitenmaat Arktik NK
G6 5/16 8mm 12,7mm
G8 13/32 10,5mm 16mm
G10 1/2 13mm 18,1mm
G12 5/8 16mm 21,7mm
